NORMATIVIDAD

En Instalaciones Eléctricas Residenciales Monofásicas (hasta 4,000 Watts, cantidad propuesta) evita mayores cálculos y ponlo junto al interruptor principal. Si la instalación tiene una carga mayor y dispone de varios circuitos entonces ubícalo en el punto más estratégico para alimentar a todas las cargas parciales* (sobre todo si la residencia es de dos o tres pisos, toma en cuenta que los alimentadores para cada circuito tendrán que subir a todos los niveles).

NOM-001-SEDE articulo 250

La NOM-001-SEDE-2012 no permite que se utilicen dispositivos de conexión o accesorios que dependan únicamente de soldadura de bajo punto de fusión. Esto se debe a que dicha soldadura se fundiría con el paso de la corriente de falla a tierra y provocaría una situación de riesgo.

Para los electrodos de puesta a tierra de una instalación eléctrica el valor de la resistencia a tierra, de acuerdo con la sección 250-53 EXC  y la sección 250-50 de la NOM-001-SEDE-2012, deberá estar comprendido entre 0 y 25 ohms.

Cuando un electrodo de puesta a tierra tipo varilla, tubería o placa tiene una resistencia a tierra de 25 ohms o menos, no se requerirá que se instale un electrodo de puesta a tierra adicional.

MÉTODO DE  3 PUNTOS

Consiste en enterrar tres electrodos (A, B, X), se disponen en forma de triángulo, y medir la resistencia combinada de cada par: X+A, X+B, A+B, siendo X la resistencia de puesta a tierra buscada y A y B las resistencias de los otros dos electrodos conocidas.

Las resistencias en serie de cada par de puntos de la puesta a tierra en el triángulo sera determinada por la medida de voltaje y corriente a través de la resistencia. Así quedan determinadas las siguientes ecuaciones:

R1= X+A

R2= X+B

R3= A+B

De donde

X= (R1+R2-R3)/2

¿Que características debe tener la varilla  copperweld ?

Elemento bimetalico compuesto por un núcleo de acero y una película externa de cobre  unidos metalurgicamente. la capa de cobre brinda  protección suficiente contra  la corrosión del terreno en conjunto permite una adecuada difusión a tierra de las corrientes  de falla que se puedan presentar en el sistema eléctrico.

¿Que calibre de cable se recomienda para la puesta a tierra?

Describe los cuidados durante la instalación  y conexión de la puesta a tierra...

Se debe tener cuidado de no conectar materiales conductores distintos un ejemplo seria el cobre con aluminio a menos que la conexión se realize con el elemento adecuado al fin de evitar la corrosion galvánica.



HERRAMIENTAS UTILIZADAS EN UNA SOLDURA EXOTERMICA...

Pinzas para moldes de gráfito.

Permite el manejo adecuado los moldes de grafito para la instalación la soldadura. Diseñada para la mayoría de los moldes

Antorcha de propano

Herramienta para pre-calentar y remover la humedad del molde y los elementos a soldar.

Cadenas para pinzas

Sostienen el molde sobre una superficie en posición horizontal o vertical de hasta 4″ de diámetro. Para tuberías de mayor diámetro se suministra una extensión.

MANUAL PARA LA SOLDURA EXOTERMICA

1. Limpie y retire cualquier impureza de los conductores y del molde.

2. Caliente el molde.

3. Coloque los conductores en el molde y cierre las pinzas.

 4. Coloque el número de tabletas indicadas en la tolva del molde.

5. Cierre la tapa del molde y coloque el iniciador electrónico en su posición.

6. Abra el equipo de encendido electrónico y conecte las bananas.

7. Aléjese del molde y encienda el equipo de encendido.

8. Presione los dos botones de ignición al mismo tiempo para iniciar la soldadura

9. Espere 15 segundos tras la reacción y abra el molde.

10. Limpie el molde.

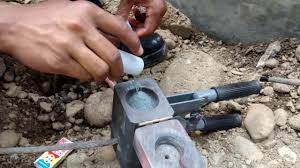

IMÁGENES DE SOLDURA EXOTERMICA...
